안장 아연도강 회절격자는 비 Ｃ가 타이핑한 클립을 고정시킵니다

스틸 그레이팅 클립 비 c-형 용융 도금법 아연도강 설치가 해양 클램프 M-타입 스냅 클립을 잘라냅니다

설치 클램프 파라메터 테이블

설치 클램프 도입

그리드 판 클립은 구부러지고 강타한 후 탄소강판 또는 스테인레스 강으로 만들어집니다. 이 클립은 단단하고 오래가고 설치하도록 쉽습니다. 직류 전기로 자극된 설치 클립은 아름답고 굳고 내부식이며, 그것이 그리드 플레이트 웰을 고칠 수 있습니다.

스틸 그레이팅의 설치 방법

실용 신안은 피해를 입힐 수 있는 용융 도금법 직류 전기로 자극된층과 편리한 분해라는 가 아니라 유리한 입장에 있지 않습니다. 직접적으로 가장 안전한 방법은 설치 클램프의 감소로 인해 스틸 그레이팅이 보를 활주하지 않을 것이라는 것을 보증하기 위해, 하부 클램프 없이 방향 지시 전파에 따라 나사헤드를 용접하는 것입니다.
장착 클램프는 스틸 그레이팅의 다양한 시리즈에 적용할 수 있습니다. 그것은 상부 클램프, 하부 클램프와 M8 또는 M10 6각 구멍 붙이 볼트로 구성됩니다. 설치 클램프로 고정되는 방법 : 적어도 4 설치 클램프의 집합이 형판당을 위해 사용될 것이고 큰 전폭과 더 많은 플레이트가 이용 가능한 지원에 설치될 것입니다.

클램프를 탑재하는 스틸 그레이팅의 모델 분류

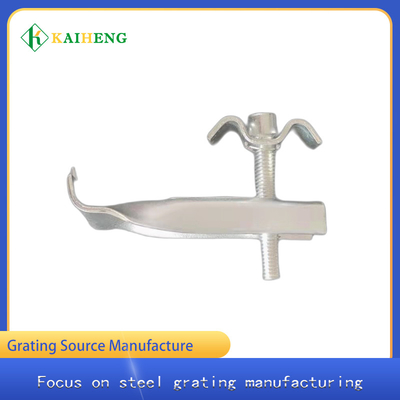

C형 : 그것은 지지 요소에 용접될 수 있는 더블 후크와 M8 6각 머리 볼트와 상위 압축 플레이트로 구성됩니다.

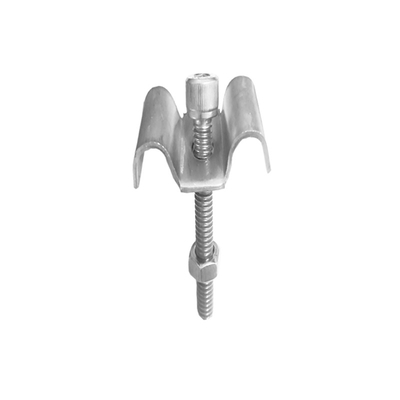

B형 행동 양식 : 그것은 더블 후크 (한 훅이 두 인접한 스틸 그레이팅을 에워쌀 수 있습니다), 치아와 내부 각도 볼트 > M8과 더 낮은 압축 플레이트와 상위 압축 플레이트로 구성됩니다.

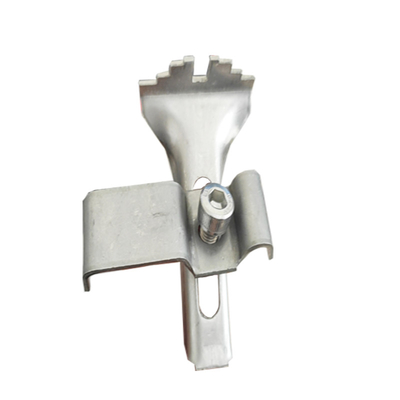

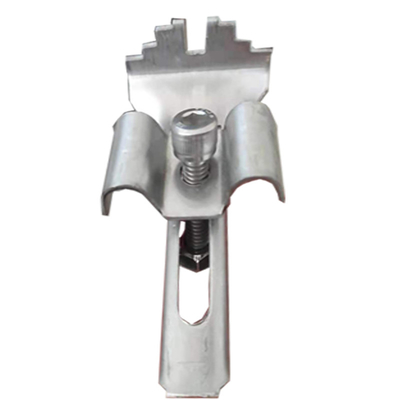

종류 A : 그것은 더블 후크와 상위 압축 플레이트로 구성되며, 치아와 M8 육각형 소켓 볼트로 더 낮은 압축 플레이트.

설치 클램프 용법

1. 직접적으로 지지하는 철골 구조물에 스틸 그레이팅 또는 스텝 플레이트를 용접하고, 2회 징크 리치 실버 파우더 페인트로 용접 결합 부분을 솔질합니다.

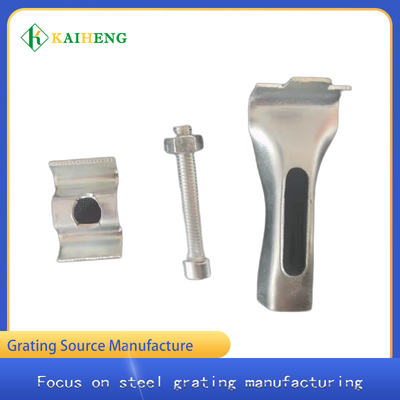

2. 그것은 직류 전기로 자극된층을 손상시키고, 분해와 국회에게 편리하지 않는 장강 삼각주 스틸 그레이팅을 위한 특별한 설치 클램프로 설치됩니다. 장착용 클램프의 각각 세트는 상부 클램프, 하부 클램프, M8 둥근 머리 볼트와 핵심을 포함합니다.

3. 클립 또는 볼트 이음부를 탑재하는 스테인레스 강과 다른 고정방법은 필요에 따라 제공될 수 있습니다.

4. 스틸 그레이팅의 설치 제거는 일반적으로 10 밀리미터입니다.

5. 설치 동안, 불가결한 지불이 회사와 믿을 만한 설치에 주의을 요구하고, 설치 클램프가 늦추고 떨어지는 것을 예방하기 위해 자주 확인되어야 한 각각. 진동 소스와 가까운 스틸 그레이팅은 고무 패드로 용접되거나 추가됩니다.
